详情介绍
MR60-G®字式两相步进驱动器，基于32位DSP平台，内置微细分技术和参 数自动整定功能。驱动器具有低噪音、低振动、低发热的特点。 M R60-G用于驱动60以下两相步进电机
■脉冲模式: 单脉冲/双脉冲。
■信号电平：24V（5V需定制）
■电源电压：24-50V直流供电，推荐24或36V.
■典型应用：打标机、焊锡机、激光、3D打印、视觉定位、自动装配设备等。 设备等。

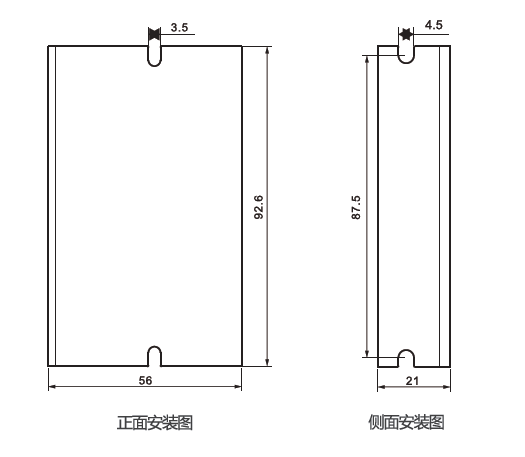

●安装尺寸

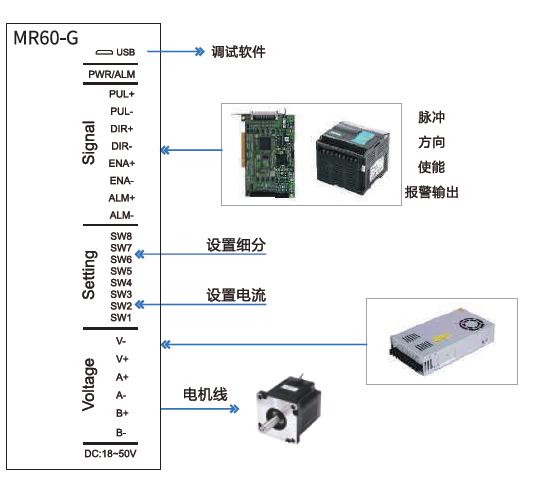

●接线示意图
●工作电流设定
| 输出电流峰值 | 输出电流有效值 | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 1.4A | 1.0A | on | on | on |
| 2.1A | 1.5A | off | on | on |
| 2.7A | 1.9A | on | off | on |
| 3.2A | 2.3A | off | off | on |
| 3.8A | 2.7A | on | on | off |
| 4.3A | 3.1A | off | on | off |
| 4.9A | 3.5A | on | off | off |
| 5.6A | 4.0A | off | off | off |
| 半全流选择 | SW4 | |
|---|---|---|
| off | 半流 | 空间电流为设定工作电流的一半 |
| on | 全流 | 空间电流等于设定工作电流 |
