详情介绍
MR42数字式两相步进驱动器,基于32位DSP平台,内置微细分技术和参数 自动整定功能。驱动器具有低噪音、低振动、低发热的特点 MR42用于驱动42以下两相步进电机
■脉冲模式:单脉冲/双脉冲。
■信号电平:3.3-24V兼容,PLC应用无需串电阻。
■电源电压:24-48V直流供电,推荐24或36V.。
■典型应用:打标机、焊锡机、激光、3D打印、视觉定位、自动装配 设备等。

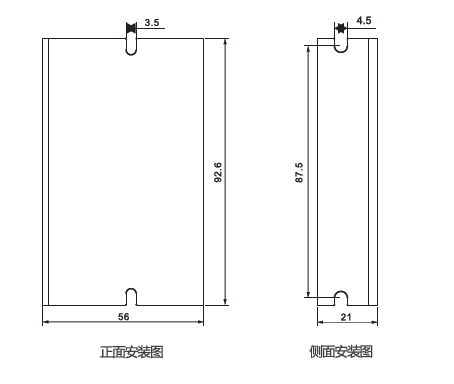

●安装尺寸
●接线示意图
●工作电流设定
| 输出电流峰值 | 输出电流有效值 | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 0.3A | 0.2A | on | on | on |
| 0.5A | 0.3A | off | on | on |
| 0.7A | 0.5A | on | off | on |
| 1.0A | 0.7A | off | off | on |
| 1.3A | 1.0A | on | on | off |
| 1.6A | 1.2A | off | on | off |
| 1.9A | 1.4A | on | off | off |
| 2.2A | 1.6A | off | off | off |
| 半全流选择 | SW4 | |
|---|---|---|
| off | 半流 | 空间电流为设定工作电流的一半 |
| on | 全流 | 空间电流等于设定工作电流 |
