详情介绍
MR86-G数字式两相步进驱动器，内置微细分技术和参数自整定功能。驱动器 具有低噪音、低振动、低发热和高速大力矩输出的特点。 MR86-G用于驱动86以下两相步进电机
■脉冲模式:单脉冲/双脉冲。
■信号电平：3.3-24V兼容,PLC应用无需串电阻。
■电源电压：24~ 100V直流或18~80V交流，推荐48V或60V交流。
■典型应用：雕刻机、贴标机、切割机、绘图仪、数控机床、激光、自动装配设备等。

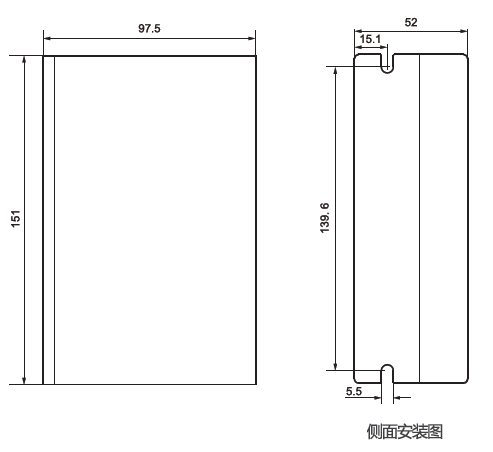

●安装尺寸

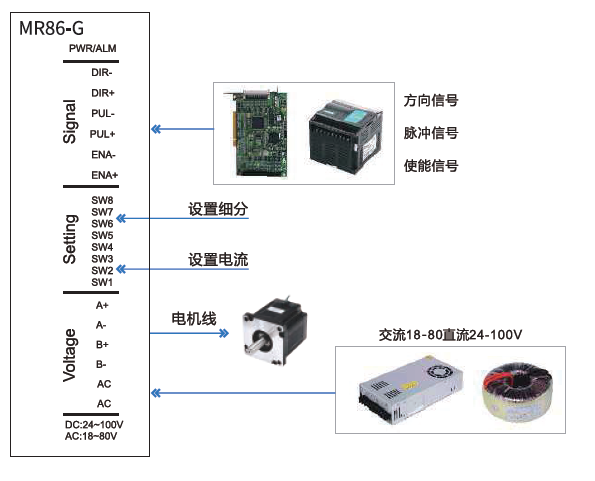

●接线示意图
●工作电流设定
| 输出电流峰值 | 输出电流有效值 | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 2.40A | 2.00A | on | on | on |
| 3.08A | 2.57A | off | on | on |
| 3.77A | 3.14A | on | off | on |
| 4.45A | 3.71A | off | off | on |
| 5.14A | 4.28A | on | on | off |
| 5.83A | 4.86A | off | on | off |
| 6.52A | 5.43A | on | off | off |
| 7.20A | 6.00A | off | off | off |
| 半全流选择 | SW4 | |
|---|---|---|
| off | 半流 | 空间电流为设定工作电流的一半 |
| on | 全流 | 空间电流等于设定工作电流 |
