详情介绍
MR110数字式两相步进驱动器，内置微细分技术和.上电参数自动整定功能。 MR110具有低噪音、低振动、低发热和高速大力矩输出的特点，能够全面发 挥两相高压步进电机的性能。
■脉冲模式:单脉冲/双脉冲。
■信号电平：3.3-24V兼容,PLC应用无需串电阻。
■电源电压：110~230V交流,推荐220V交流,具有优越的高速性能
■典型应用：雕刻机、贴标机、切割机、绘图仪、数控机床、激光、自动装配设 备等。

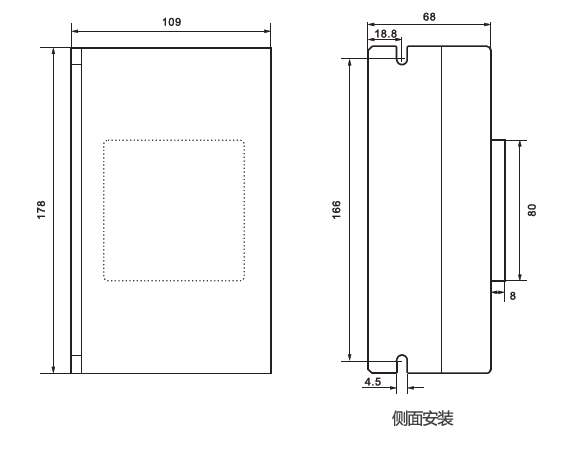

●安装尺寸

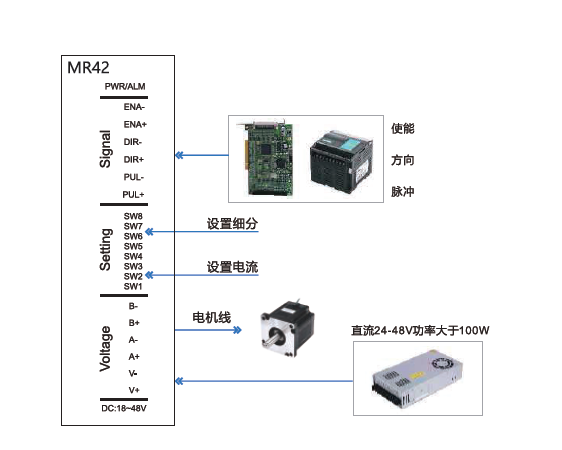

●接线示意图
●工作电流设定
| 输出电流峰值 | 输出电流有效值 | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 2.3A | 2.0A | on | on | on |
| 3.0A | 2.6A | off | on | on |
| 3.7A | 3.1A | on | off | on |
| 4.4A | 3.7A | off | off | on |
| 5.1A | 4.3A | on | on | off |
| 5.8A | 4.9A | off | on | off |
| 6.5A | 5.4A | on | off | off |
| 7.2A | 6.0A | off | off | off |
| 半全流选择 | SW4 | |
|---|---|---|
| off | 半流 | 空间电流为设定工作电流的一半 |
| on | 全流 | 空间电流等于设定工作电流 |
| 滤波功能选择 | SW9 | |
|---|---|---|
| off | 有滤波 | 指令平滑关闭 |
| on | 无滤波 | 指令平滑打开 |
| 半全流选择 | SW10 | |
|---|---|---|
| off | 单脉冲 | PUL_DIR |
| on | 双脉冲 | CW&CCW |
