详情介绍
MR130数字式两相步进驱动器，基于TI公司32位DSP平蔓，内置微细分技术 和上电参数自整定功能。M R130具有低噪音、低振动、低发热和高速大力矩 输出的特点,能够适应于步进电机的大部分运用场合。
■脉冲模式:单脉冲/双脉冲/正交脉冲
■信号电平：3.3-24V兼容,PLC应用无需串电阻。
■电源电压：110~230v交流。
■典型应用：雕刻机、切割机、丝印设备、数控机床、自动装配设备等。

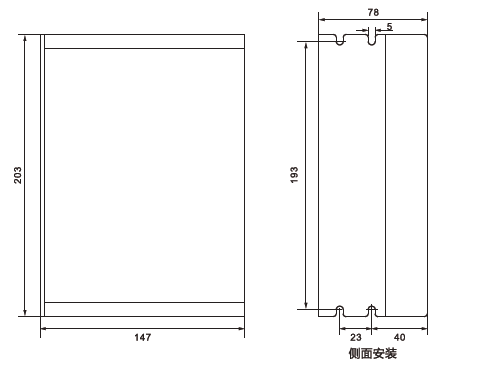

●安装尺寸

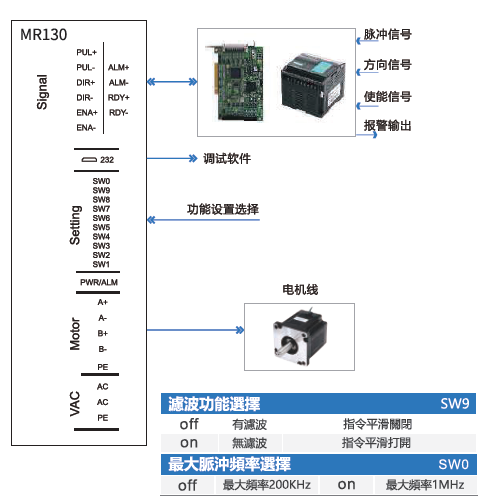

●接线示意图
●工作电流设定
| RMS(A) | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| 0.7 | on | on | on | on |
| 1.1 | off | on | on | on |
| 1.6 | on | off | on | on |
| 2.0 | off | off | on | on |
| 2.4 | on | on | off | on |
| 2.8 | off | on | off | on |
| 3.2 | on | off | off | on |
| 3.6 | off | off | off | on |
| 4.0 | on | on | on | off |
| 4.5 | off | on | on | off |
| 5.0 | on | off | on | off |
| 5.4 | off | of | on | off |
| 5.8 | on | on | off | off |
| 6.2 | off | on | off | off |
| 6.6 | on | off | off | off |
| 7.0 | off | off | off | off |
| 滤波功能选择 | SW9 | |
|---|---|---|
| off | 有滤波 | 指令平滑关闭 |
| on | 无滤波 | 指令平滑打开 |
| 最大脉冲频率选择 | SW0 | ||
|---|---|---|---|
| off | 最大频率200kHz | on | 最大频率1MHz |
